喬田亮

（安徽省淮南礦業集團顧橋煤礦）

　　摘　要：主井是整個礦井的“咽喉”。主井提升係統與整個煤流線的運行狀態息息相關。本文簡述了主井提升係統的安全管理措施，重點探討主井天輪軸承檢修支架設計存在的問題，針對問題提出合理的設計思路，旨在改善主井天輪軸承檢修支架設計缺陷，確保主井提升係統穩定運行。

　　關鍵詞：主井天輪軸承；支架；檢修；設計；問題

　　1　主井提升安全管理措施

　　顧橋礦主井擔負著中央區及南區整個煤流線的提升重任，是整個礦井的咽喉。主井提升係統內有任何一個環節出現問題，都會影響到整個煤流線的運行。為了落實安全生產方針，減少煤礦安全事故的發生，特製訂主井提升安全管理措施。

　　①礦分管及隊領導幹部加強對提升係統的檢查，嚴格按照規程規定定期進行測試試驗，礦長、機電礦長和機電副總每月組織機電管理職能科室、檢修維護人員、安全員等有關人員參加對提升係統進行一次全麵檢查，發現不安全因素，及時提出，並協助責任人進行處理，嚴禁設備帶病運轉。

　　②絞車隊安排指定人員，每天對礦井提升係統進行全麵檢查，排除提升係統存在的隱患，保證提升係統安全可靠運行。

　　③檢查人員要嚴格按照操作規程作業，按照檢修及維護製度規定，檢查提升係統各部分（包括絞車部分，井架部分，安全保護部分，傳動裝置，鋼絲繩及其連接裝置，箕鬥等）是否完好，並填寫好各種記錄，發現隱患立即匯報，及時處理。

　　④提升係統中易磨損的部位（天輪、鋼絲繩、罐耳，各部位軸承）要重點進行檢查，按照要求定期對潤滑部分進行潤滑注油，做好保養工作。

　　⑤機電維修工負責對絞車的電控部分經常進行檢查，對信號、聯鎖係統保護裝置經常進行檢查。

　　2　主井天輪軸承檢修支架設計

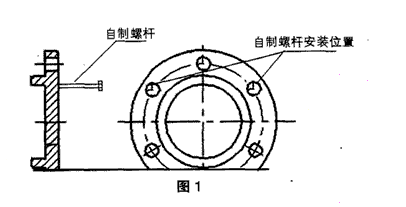

　　天輪是礦井提升係統的核心組成部分，對安全提升起著至關重要的作用。主井天輪軸承的檢查及定期換油是提升係統檢修的重要環節，天輪軸承檢查或更換油脂時需要把軸承內外端蓋打開，但由於軸承端蓋較大，且重量較重，在把軸承端蓋打開後為了保證檢查或換油後軸承端蓋能更好保持原位安裝，我們通常是在軸承端蓋的上半部固定孔對稱位置加裝2個自製的加長螺杆來給軸承端蓋導向並且可以讓端蓋可以沿螺杆的方向向外推開，保證檢修的空間同時又將端蓋進行了反留。如圖1所示。

　　2.1存在的問題

　　在天輪軸承端蓋打開後，由於軸承檢查和換油需要一定的檢修空間，需要把軸承端蓋移到距離軸承較遠的位置，由於軸承端蓋的重量較重，將軸承端蓋推開較大距離後，自製的加長導向螺杆會發生變形，導致在恢複軸承端蓋困難，直接影響了檢修的時間。同時，因為自製的加長螺杆為電焊對接，焊接的可靠性不能保證，一旦發生螺杆在接頭處斷裂，軸承端蓋墜落會給附近的檢修人員帶來安全威脅。因此，設計一種便於軸承檢查時，既能保證檢修空間，同時又能保證人員安全的檢修裝置非常必要。

　　2.2設計思路與方法

　　天輪軸承檢修裝置的設計既要保證在軸承端蓋原裝位恢複的前提下進行又能保證軸承端蓋與軸承之間有足夠的檢修空間，同時裝置盡量利用有限的天輪檢修平台的空間，而且此裝置需做成可移動式便於天輪其他軸承的檢查和換油。

　　筆者設計了一個天輪檢修支架，支架為可移動組裝式，分為可移動式三角支架腿，一頭帶限位裝置的起吊橫梁，跑車式起吊裝置三部分。如圖2所示。

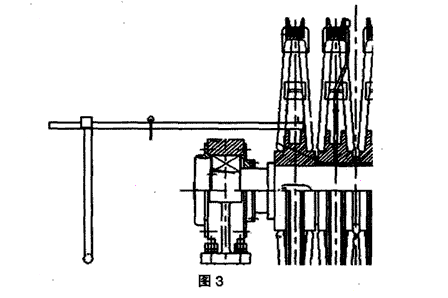

　　支架三角腿為2寸鋼管焊接，頂端為3寸起吊橫梁的套管。起吊橫梁為2.5寸鋼管，起吊橫梁的一端焊有限位槽鋼，將帶有限位槽鋼的一端卡入天輪輻條間防止起吊橫梁來回竄動，起吊橫梁上裝有帶有軸承的可沿起吊橫梁移動的起吊裝置。安裝後如圖3。

　　支架組裝後，在起吊裝置上可掛一隻1噸手拉葫蘆來配合軸承端蓋的起吊，這樣既能保證了起吊裝置將端蓋原裝位的起吊，便於軸承端蓋恢複安裝，又能將軸承端蓋移至較遠的位置，方便檢修人員的施工。同時，檢修支架便於拆卸安裝，且重量較輕，便於搬運。

　　3　結束語

　　天輪軸承檢修用支架的設計不僅保證了在打開軸承端蓋時的起吊安全，同時保證有足夠的軸承檢修的空間。直接提高了軸承檢查及換油的效率，比利用自製螺杆進行作業所需要的時間減少了30分鍾。直接縮短了檢修時間，減少了檢修人員的勞動強度。主井四個天輪每年檢查4次，換油1次，算下來，每年要為主井節省600分鍾時間。箕鬥一次提升循環是2分鍾，每次提升重量平均32噸，折算下來每年會為我礦多提9600噸煤，折合人民幣480萬元。天輪軸承檢修支架的設計製作簡單，具有很好的使用效果，可在其他礦井進行推廣使用。

　　參考文獻：

　　[1]王增才，王樹梁，任鍇勝，王保平.基於EEMD的提升機天輪軸承故障診斷方法[J].煤炭學報，2012（04）.

　　[2]胡海剛，翟結林，程偉，魯緒旺.恒源煤礦主提升機異常車動保護的研究[J].中小企業管理與科技（上旬刊），2009（12）.

　　[3]晉民傑.礦井提升機的設計理論及CAD係統研究[D].太原理工大學，2010.

　　[4]張延輝.淺談變頻提速技術在煤礦提升係統中的應用[J].科技信息，2012（14）.

　　[5]嚴世榕，聞邦椿.提升係統在加速過程中的振動控製研究[J].福州大學學報（自然科學版），2001（05）.

　　[6]沈強駿.淺談煤礦暗立井提升係統安裝施工工藝[J].河南科技，2013（05）.

　　[7]郭建國，彭新榮，郭昊萌.礦井提升機電控係統的改造[J].河南科技，2013（08）.

　　[8]梁波，陳建紅.長平立井提升係統的安全改造研究[J].科技情報開發與經濟，2007（02）.


來源：《中小企業管理與科技》2015年第4期
