王寶貴

（液化空氣（成都）有限公司，成都　611731）

　　摘　要：介紹了造成循環冷卻水冷卻塔減速機軸承進水的原因，及進水對軸承產生的不良影響，分析了水引起的軸承磨損原因、機理；采用外加密封氣裝置對減速機軸承進行了防水改造。結果表明，通過導水環及密封氣的作用可完全阻斷水進入軸承的通路，且密封氣的防腐作用使骨架油封壽命較原來有一定延長。

　　關鍵詞：冷卻塔；減速機；軸承；防水

　　某公司的循環冷卻水冷卻塔減速機軸承防水性能較差，在其運行近1a的時間後下部骨架軸封就會有水滲出，7台減速機在1個月內因軸承進水而損壞，影響係統穩定運行。通過分析減速機的結構發現，水進入減速機內部的途徑隻有在軸與軸承壓蓋之間的縫隙，因此隻要切斷這條水侵入通道，就能阻止水進入減速機內部，避免軸承因為水的侵害過早失效的問題產生，提高設備運行的穩定性。

　　1　進水對軸承的影響

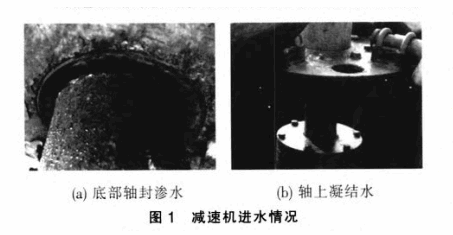

　　減速機底部軸封滲水和軸上凝結水情況見圖1。

　　資料表明，在徑向軸承油中水的質量分數為1%時就能使軸承壽命減少達90%。水引起的軸承磨損原因、機理主要有：

　　1）腐蝕及油乳化：水直接侵蝕軸承表麵生成氧化鐵。水與油中酸（由水存在產生的）一起提高了腐蝕電位增加軸承電化學腐蝕。當金屬表麵出現磨蝕顆粒時，鏽和腐蝕會導致表麵快速惡化。金屬鏽蝕表麵磨損後暴露出基體金屬，其在水和酸的存在下更容易被腐蝕。在軸承滾道和滾動體上由於腐蝕產生蝕刻和點蝕破壞了油膜結構，引起軸承接觸疲勞和磨損。水促使油質乳化，油乳化後不但會降低潤滑效果還會帶來嚴重後果，如：乳化液在軸承等處析出水分可能破化油膜、增大摩擦引起軸承過熱等。

　　2）氫脆。在某些情況下，水會在滾動軸承負載區產生的高壓作用下被分解成氧原子和氫原子，以及在水解和腐蝕過程中會有氫產生。過程中所產生的氫可以被吸收到軸承滾道的表麵，導致軸承材料性能劣化。軸承被氫侵蝕後，其滾道表麵下方材料容易開裂，當一些裂縫擴散到表麵時，可能導致點蝕和剝落。來自於添加物（極壓添加劑，抗磨添加劑等），潤滑油和環境中硫可能加速裂紋的發展。

　　3）破壞油膜強度。滾動體軸承依靠油的粘度來建立一個關鍵的間隙來承載載荷。油膜能承載極大載荷是因為潤滑油的粘度隨壓力的增加，而水不具備此屬性。因此當一個小的水珠被帶入負載區域油膜間隙就會喪失，出現碰撞或者幹摩擦的發生，進而導致滾動接觸麵出現疲勞裂紋，凹坑和剝落的可能性。水能在負載區閃蒸或爆發出過熱蒸汽，這能急劇破壞油膜和造成潛在斷裂麵，惡化潤滑效果。水的汙染也增加了油的夾帶空氣能力，從而增加油中的氣穴，削弱油膜，引起氧化，會導致局部表麵疲勞和侵蝕。

　　4）油氧化及添加劑耗減。很多潤滑油中都含有少量的抗氧化劑。當潤滑油遇到高溫的金屬顆粒和水時其抗氧化劑被迅速消耗，使潤滑油失去抗氧化劑保護而被氧化。油氧化會帶來很多問題，如腐蝕，油泥等。水可以使一些添加劑水解，使一些添加劑凝結或者將這些添加劑從油中析離，使添加劑功效減弱或喪失如：極壓添加劑，抗磨添加劑，抗腐蝕添加劑，抗乳化劑等。硫磷等極壓添加劑遇到水能轉變成硫酸和磷酸，加劇腐蝕。

　　5）微生物汙染。水是具有極性的，因此其有相應能力來吸收油中具有極性的雜質（如氧化物、廢棄的添加劑、微粒、碳細粉和樹脂等）以形成汙泥球和乳劑，進一步造成潤滑不良。水是一種已知的微生物載體，如細菌和真菌。久而久之，這些微生物構成厚生物粘泥，近一步惡化潤滑效果，也加劇腐蝕。

　　通過以上分析得知軸承進水會對軸承造成致命傷害，因此必須阻止水進入軸承中，才能保證軸承安全穩定運行。

　　2　防水裝置設計

　　鑒於減速機長期處於水汽包圍環境中運行，即使用時會有大量凝結水（圖1(b)），因此對於減速機防水設計有著重要意義，關乎冷卻塔能否穩定運行。通過前麵分析得知，隻要阻斷水進入減速機內部的通路就可以做到防水，可以用加迷宮密封、機械密封、填料密封等方法解決進水問題。但以上幾種方式需要做的改造比較大而且成本也比較高，對於工廠有很大難度。為了減小實施難度及保證減速機各部分性能不發生改變，采取外加密封氣裝置進行防水設計。

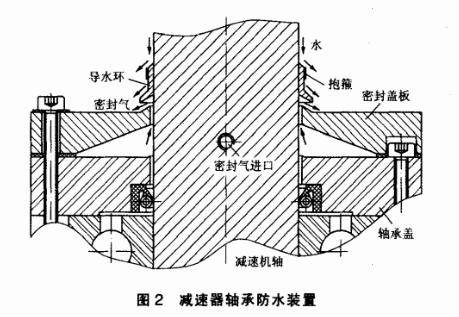

　　密封裝置由氣源管（防腐蝕）、減壓閥、接頭、截止閥、過濾器、密封蓋板、四氟導水環、微壓表、抱箍、矽橡膠、紮帶等組成，見圖2。

　　在冷卻塔減速機上下軸承壓蓋上加上一個與軸承壓蓋類似的蓋板，蓋板與軸承蓋之間加密封墊，密封蓋板內部采用錐形結構，以便減小氣體局部損失以及對氣體起到緩衝作用，便於氣體均勻噴出。軸與蓋板孔徑之間的間隙值以軸承壓蓋與軸的間隙值為參考。在蓋板的側麵加工一個進氣孔，用來通密封氣，密封氣通過軸與蓋板之間的間隙排至大氣，蓋板頂部Z小厚度可以參照軸承壓蓋厚度確定。蓋板頂部密封氣出口處外部設計成30°斜坡，其與導水環下表麵平行，起到圍堰擋水作用。

　　在減速機上部軸上加上一個導水環，導水環采用聚四氟乙烯材料內外雙斜麵設計，其棱角的投影應在密封蓋板斜坡的外側。導水環采用抱箍固定在軸上，其與軸之間必須密封良好（可以考慮用矽橡膠）。導水環與密封蓋板的距離參考密封蓋板與軸的間隙，盡量利用氣體的噴力。減速機上下密封蓋板結構相同，下部由於重力作用取消導水環的安裝。由於導水環的作用使得在密封氣出口處隻有水霧，因此密封氣出口壓力隻需高於大氣壓力即可，推薦氣壓為30kPa。以便盡量節省氣體用量。通過密封氣及導水環作用，從而阻斷水進入減速機內部的通道。

　　由於冷卻塔內通入少量氮氣或汙氮氣，因此檢修時存在著窒息風險。進入前要關閉密封氣進氣閥，對閥門進行上鎖；風扇可以運轉情況下進行強製通風，如風扇不能運轉要打開檢修門10min後進入；進入前必須佩帶氧氣氣體檢測儀，正常後方可進入空間；同時必須有監護人員。

　　3　結束語

　　通過導水環及密封氣的作用完全阻斷水進入軸承的通路，再者由於密封氣的防腐作用，使骨架油封壽命較原來有一定延長，為軸承運行提供良好的環境，保證減速機的穩定運行。


來源：《化工生產與技術》2013年01期
