師紅旗1，張洪俊2，丁毅1，馬立群1
（1.南京工業大學材料科學與工程學院，江蘇南京 210009；2.攀鋼成都鋼鐵有限公司鋼管研究所，四川成都 610000）
摘 要：對大型軸承鋼球在淬火過程中的開裂進行了失效分析，采用宏微觀形貌、化學成分、金相顯微組織分析、硬度測試、SEM微觀斷口形貌等手段，分析了鋼球開裂的原因。結果表明，鋼球開裂為淬火開裂，淬火溫度過高是導致淬火鋼球開裂的主要原因。
關鍵詞：軸承鋼球；淬火；開裂
隨著科技的迅速發展，裝備製造業對重型大型軸承的要求日益提高，對軸承鋼球的尺寸也提出了更高的要求[1]，隨軸承直徑增大，鋼球直徑也遠大於100mm。某軸承鋼球製造廠製造的準150mm軸承鋼球在淬火過後發現開裂，為分析其開裂原因，對開裂後的鋼球進行了失效分析。
1 試樣製備和實驗方法
首先對開裂後的鋼球斷口進行宏觀形貌分析和低倍檢驗，然後采用線切割對開裂鋼球進行取樣，進行化學成分分析、金相組織分析、硬度測試、掃描電鏡斷口形貌分析，以確定鋼球開裂的原因。
2 實驗結果與分析
2.1 宏觀形貌分析及低倍檢驗

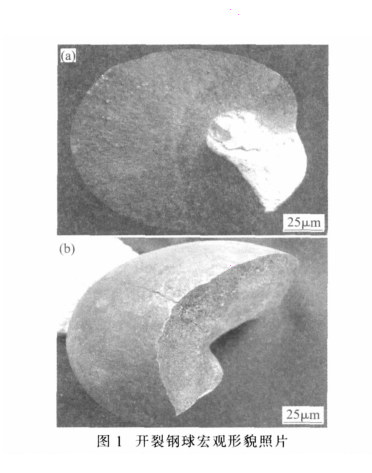

宏觀分析發現鋼球沿直徑方向開裂。用遊標卡尺測量Z大尺寸處的斷麵在150mm左右。鋼球的斷口麵形態見圖1（a）；在與主斷口垂直方向有裂紋，見圖1（b）。可見，是由幾條不同取向的裂紋共同擴展致使鋼球破裂的。斷口在球的外側，細而平，而內層較粗糙，根據裂紋的擴展方向可以看出，裂紋是由外表麵形成後向內擴展。70℃熱鹽酸浸洗後的低倍組織未見肉眼可見的冶金缺陷，鋼的組織致密。
2.2 化學成分分析

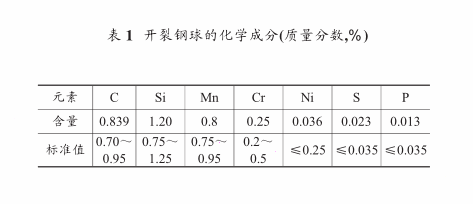

從鋼球上線切割取樣，磨光後經直讀光譜分析其成分，結果見表1。冶金行業規定的化學成分標準[2]見表1，可見鋼球化學成分符合要求。
2.3 硬度試驗

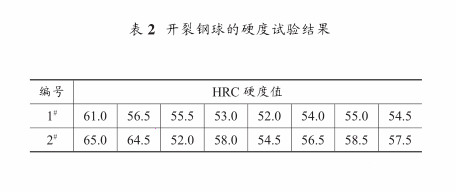

用洛氏硬度試驗機從兩個不同方向，分別標記為1#和2#。由於Z外表麵的硬度無法測量，因此從距外表麵10mm處作為個測量點，每隔10mm測量開裂鋼球從表麵至近心部的洛氏硬度，結果見表2。個方向從表麵至心部約20mm處出現硬度降低；第二個方向在30mm處出現硬度降低。從硬度結果可以看出，鋼球在每邊的淬硬深度不相同，說明淬火過程中冷速不均勻。
2.4 金相檢驗
開裂鋼球的金相顯微組織照片見圖2。圖2（a）為自鋼球表麵至心部約15mm深度範圍的組織，為粗大的馬氏體+少量珠光體組織[3]，在多處發現沿晶裂紋；圖2（b）為鋼球心部組織。在接近心部處，組織為粗大的馬氏體+沿晶分部的珠光體。鋼球的組織粗大，且淬硬深度很深，根據沿晶珠光體網所包圍的麵積評定其奧氏體晶粒度為1.0級。如此粗大的晶粒和粗大的組織說明鋼球淬火時的溫度過高。
開裂的鋼球在未侵蝕狀態，檢驗鋼球的非金屬夾雜物，未發現集中分布的夾雜，且分散分布的夾雜級別相當低，說明製造鋼球的鋼材材質良好。
2.5 SEM微觀斷口形貌觀察
鋼球的SEM微觀斷口形貌照片見圖3。可看出，鋼球斷口的微觀形貌為具有“冰糖”狀形貌的沿晶斷口[4]，但又與純粹的沿晶斷口不同，在局部晶界處存在熔化現象、沿晶裂紋和球狀氧化物，這說明鋼球微觀斷口形貌顯示過熱特征，即鋼球在淬火時的溫度過高造成淬火裂紋。沿晶的短裂紋是尚未擴展至表麵的內部應力裂紋。
3 鋼球開裂原因分析
宏觀分析結果表明由內向外的多條裂紋共同導致鋼球開裂，金相組織和SEM觀察結果表明鋼球有過燒組織，晶粒粗大，並且有珠光體相，說明鋼球在淬火過程中加熱溫度過高，同時冷卻速度不均勻；硬度測試結果表明鋼球在不同方向上冷卻速度不均勻。
綜上所述，由於鋼球淬火加熱溫度過高，隨後冷卻速度不均勻，冷卻速度快的地方首先形成馬氏體，體積膨脹，由於晶界處過燒形成裂紋發生開裂，並且沿晶界向內發展，Z終導致鋼球開裂。
4 結語
（1）製造鋼球的材質良好，未檢測出冶金缺陷和集中分布的夾雜。
（2）鋼球開裂是由淬火裂紋引起的，是過熱溫度高使馬氏體粗化、變脆的結果。
（3）金相檢驗觀察到的沿晶裂紋、粗大的馬氏體組織以及晶界局部熔化現象都表明鋼球淬火溫度過高。
（4）硬度測試表明，淬火過程中冷卻不均勻，增大淬裂的傾向。
（5）SEM觀察發現呈冰糖狀的微觀斷口形貌和晶界過燒，這也說明淬火溫度過高。
參考文獻：
[1]那卓，張武虎.大型軸承鋼球的製造[J].軸承，2008，（1）：21-22.
[2]YB/T091-2005，鍛（軋）鋼球[S].
[3]胡光立，謝希文.鋼的熱處理（原理和工藝）[M].西安：西北工業大學出版社，2004.42.
[4]鍾群鵬，趙子華.斷口學[M].北京：高等教育出版社，2006.200.
來源：《熱加工工藝》2010年02期
