一、設備概述
送風機是鍋爐的關鍵設備，每台鍋爐配置兩台送風機，鍋爐運行中，兩台送風機同時運轉，無備用設備。
如果因一台送風機故障停運，鍋爐負荷將會降低到滿負荷的50%，為了維持鍋爐運行，必須要投油槍，將耗費大量的柴油，同時引起公司其它裝置負荷的波動。

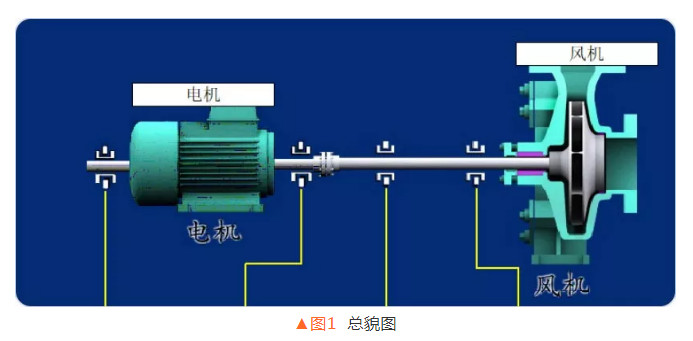

本單位送風機結構是懸臂式離心風機，型號SFG22D-C4A，介質為空氣，功率800kw，額定轉速990rpm。
本單位大部分轉動設備沒有在線檢測設備，目前采用BH550綜合分析診斷儀人工采集振動、溫度數據。
二、故障描述
2019年2月1日，4號爐乙送風機聯軸器軸承有間歇性異音，使用BH550檢測，發現振動烈度略微增加（2月1日以前，3H振動速度在2.5mm/s左右，2月1日，增加到3.2mm/s），振動加速度和gIE值增大（3Ha：26mm/s²，3HgIE：10.96），3H、3V頻譜圖中除了1倍頻以外，還有多個分頻，頻率分布很雜亂，多個分頻幅值大於1倍頻，初步判斷軸承滾動體或保持架有問題。
三、故障分析

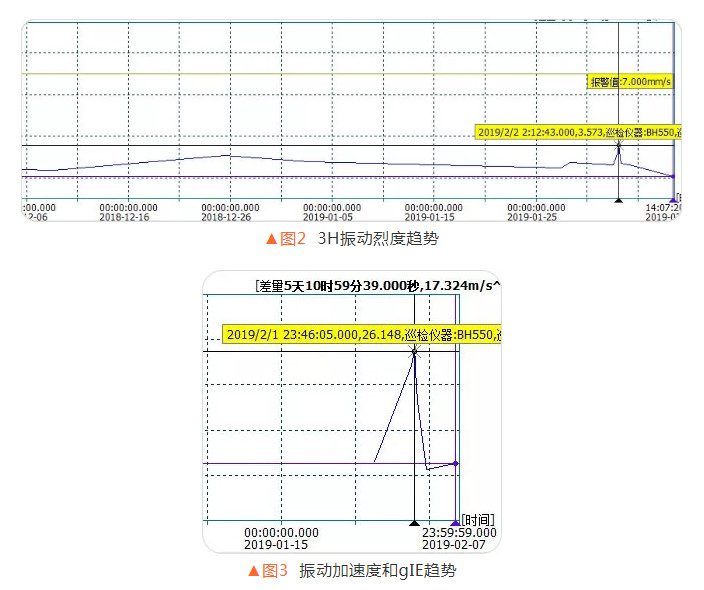

從3H趨勢圖中，振動速度有效值增加到3.57mm/s（圖2），對大型風機來說，這個振值尚在良的範圍。

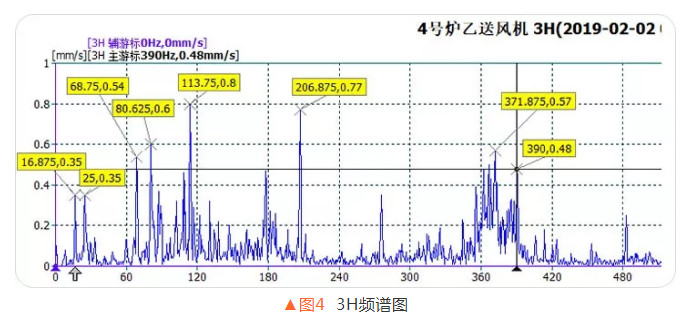

在頻譜圖中（圖4），1倍頻不是主要分量，有非常多的高倍頻，且分布很雜亂。

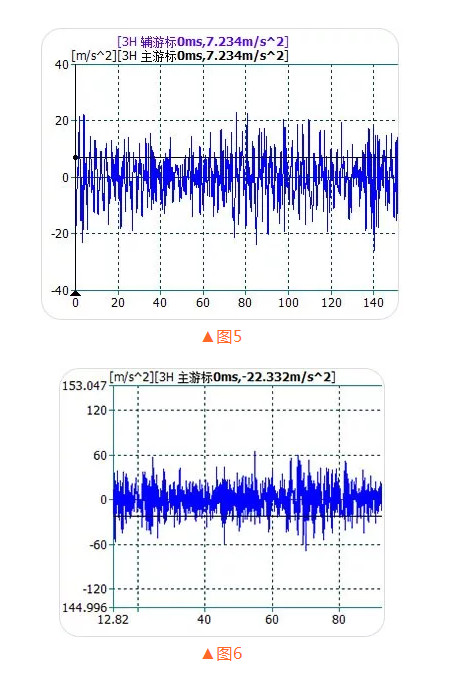

1月28日的3H振動加速度波形圖（圖5），幅值在±20以內。在2月1日3H振動加速度波形圖（圖6），幅值在±60以內，能量增加到3倍，且波形線密度增加，意味著能量和頻率明顯增加。
對比前後的包絡圖，1月28日包絡頻譜圖中（如圖7），未發現軸承各部件的特征頻率在波峰上，且幅值較低，在0.5以內。
包絡波形圖中（如圖8），幅值Z高剛超過4。

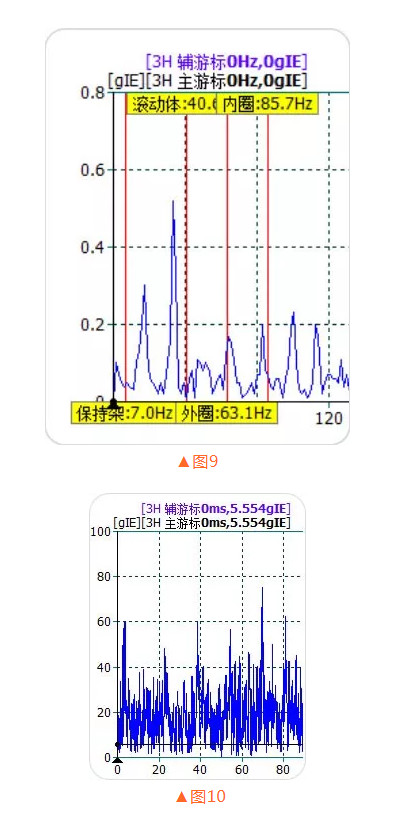

2月1日包絡頻譜圖中（如圖9），軸承各部件特征頻率幅值明顯增加，包絡波形圖幅值增大到15倍以上（如圖10）。
根據振動烈度頻譜圖中出現很多高倍頻，且頻率雜亂，軸承可能存在高頻率的衝擊；在振動加速度波形圖中，幅值增大到原來的3倍，且密度增加，說明衝擊能量在增大。
包絡頻譜圖中，軸承部件的特征頻率幅值增加，波形圖是原來的15倍左右。使用聽針聽聯軸器側軸承，有明顯的、間歇性異音。
綜合以上分析，得出結論是可能聯軸器側軸承滾動體或保持架存在問題，需要立即處理。
四、故障驗證

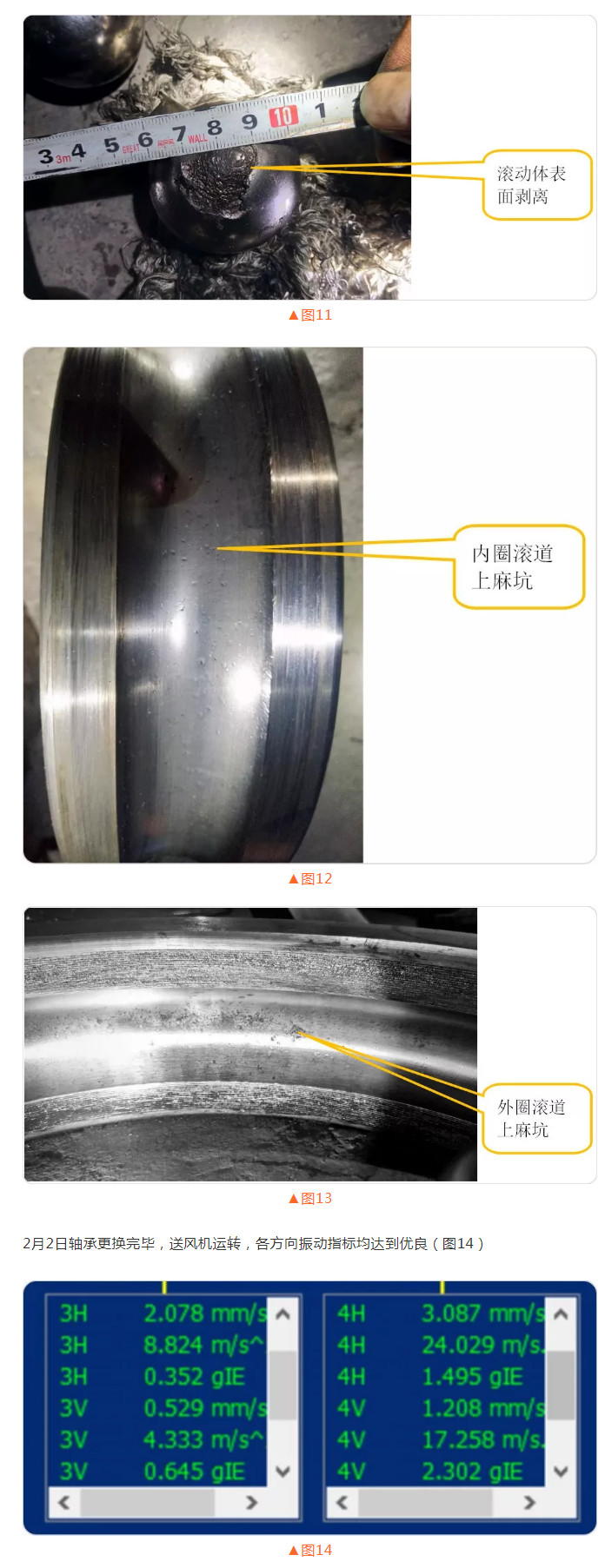

2019年2月2日，停機檢修，發現送風機聯軸器側軸承一個滾動體表麵剝離（圖11），軸承內圈滾道有麻坑（圖12），軸承外圈滾道也有麻坑（圖13），葉輪側軸承完好，對聯軸器側軸承進行更換。
2月2日軸承更換完畢，送風機運轉，各方向振動指標均達到優良（圖14）。

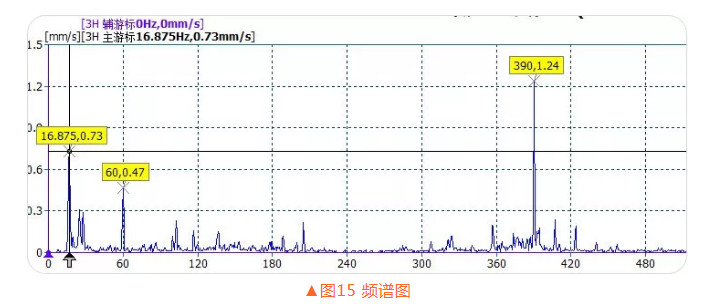

檢修後的3H速度頻譜圖（圖15），雜亂的高倍頻消失，有個390Hz的頻率是固有頻率，來源不明。
檢修後的3H加速度波形圖中（圖16），幅值降到±20以內，說明能量衝擊降低，且波形圖密度降低。包絡頻譜圖幅值降到Z大0.4，波形圖幅值≤6。
通過這台設備故障的判斷，得出以下經驗：
查看振動數據時，不能局限於隻看振動烈度的幅值是否超標，還應該綜合振動加速度、gIE的變化來綜合判斷設備是否正常。
同時，傳統的手段也不能丟棄，如使用聽針，對於一個有經驗的運行、維修人員，聽針可以明確、直觀的發現設備缺陷，這次的檢修就是巡檢時用聽針聽設備有明顯異音，再結合BH550才準確判斷軸承的故障，並迅速將軸承更換，避免了設備事故的擴大。
