李春彬　王光琴
（哈爾濱軸承集團小型球軸承分廠，黑龍江哈爾濱　150036）

　　摘　要：隨著科學技術的發展，用戶對軸承質量的要求越來越高。但在加工軸承的過程中，由於多種原因，成品軸承在裝入防塵蓋後會產生防塵蓋有一點高出軸承端麵的現象，為了解決這一問題，同時也是為了提質降耗、節約挖潛，解決了蓋高、保證了質量，降低了成本。
　　關鍵詞：軸承；蓋高；質量
　　1　概述
　　隨著科學技術的發展，用戶對軸承質量的要求越來越高。質量是企業的生命，是企業搶占市場、創造品牌的基礎，優質的產品能給企業帶來勃勃的生機。在機電行業不斷發展的今天，由於生產方式不斷改進、產品設計不斷優化，根據用戶的需求，需要加工帶防塵蓋的軸承產品越來越多。但在加工軸承的過程中，由於多種原因，成品軸承在裝入防塵蓋後會產生防塵蓋有一點高出軸承端麵的現象，我們稱之為“蓋高”現象。這一現象在同行業中一直都沒有得到徹底解決。產生這一現象會給生產廠家造成很大經濟損失，首先拆下的防塵蓋需要報廢，然後部分成品軸承由於起蓋造成保持架變形，導致軸承旋轉靈活性不合格需要拆套，致使保持架、鋼球及鉚釘報廢。
　　為了解決這一問題，同時也是為了提質降耗、節約挖潛，我們組織有關人員進行研究攻關、分析、設計，Z終解決了這一問題。
　　2　產生蓋高的原因
　　產生“蓋高”的原因主要是軸承套圈密封槽尺寸大於圖紙規定的公差，或者是軸承套圈密封槽變形，按照正常的壓力壓入防塵蓋時，出現防塵蓋鬆動的現象，為了防止防塵蓋鬆動，就要加大對防塵蓋的壓力，導致防塵蓋變形，一點高出軸承套圈的端麵，於是出現了“蓋高”現象。為了解決這一現象，除了加強對車工件的驗收，保證密封槽的質量，還要對防塵蓋壓入模進行改進，通過工裝模具的優化，徹底解決“蓋高”現象。
　　3　解決方法

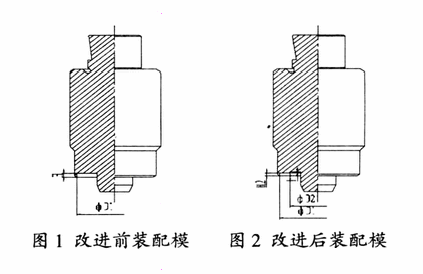

　　改進前的防塵蓋裝配模在工作時，φD1的平麵壓在內套端麵上，模具靠內套端麵限位，此時，模具不再向下移動，也就是說，當由於某種原因導致防塵蓋變形而出現“蓋高”現象時，φD1的平麵不能把高點壓平，使之低於軸承套圈的端麵。
　　為了解決這一問題，我們進行了如下改進設計：
　　3.1在φD1的平麵上設計一凹麵，直徑為φD2，大於內套的內外徑，凹入量為h；
　　3.2使H變淺，變為H2。
　　注：φD1、φD2、H2、h1根據產品規格不同選取不同的數值。
　　之所以進行如此設計，是基於以下目的：設計φD2的凹麵，是為了使裝配模在工作時，φD1的平麵不起限位作用，模具繼續向下移動，靠φD2的平麵限位，這樣一來，φD1的平麵將直接壓到防塵蓋高出的部分，直到φD2的平麵壓到內套端麵為止，設計第2步的H變淺，是為了防止使防塵蓋卷邊的漲出量太大，同時也防止模具刃部切到防塵蓋的底部平麵，從而產生更大的變形，使“蓋高”現象更加嚴重。
　　通過以上改進設計，保證了防塵蓋裝配一次到位成型，解決了“蓋高”現象，從而保證了成品軸承的外觀質量。

　　4　效果
　　通過半年多的實驗，采用我們設計的防塵蓋裝配模解決了“蓋高”現象，而且這種裝配模可以在原有裝配模的基礎上進行改製，既節約了重新製作的成本，降低了消耗，又保證了產品質量，所以具有較高推廣價值。


來源：《黑龍江科技信息》2010年34期
