江西江鈴底盤股份有限公司　（臨川市　344000）　敖輝光

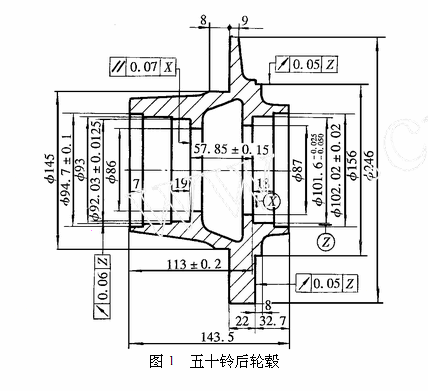

　　五十鈴NKR後輪轂如圖1所示。

　　從圖1可知，外軸承孔對內軸承孔跳動小於0.06mm，外軸承台肩麵對內軸承孔台肩麵平行度小於0.07mm。φ156mm凸台麵及其止口外圓對軸承孔跳動小於0.05mm。從工藝分析可知，一般工藝都是精加工好外軸承孔、φ156mm凸台麵及其止口外圓，再以精加工好的軸承孔及法蘭端麵定位，調頭精車另一端軸承孔及各孔、端麵。這種加工方法非常方便，對設備精度要求不高，但調頭加工兩軸承孔，要保證跳動小於0.06mm，是非常困難的。要設計製造出調頭加工兩軸承孔並保證內軸承孔對外軸承孔跳動不大於0.06mm的夾具較困難，影響我公司的生產效率。

　　工藝上考慮了兩種方案：

　　1.用加工中心鏜兩軸承孔，設計製造加工中心夾具，訂做加工中心用鏜刀。

　　2.在S12296A數控車床上加工，設計鏜孔夾具及專用鏜刀。

　　方案1的兩軸承孔跳動量能保證，但要加工φ156mm凸台及止口要用銑刀加工，加工時間長，加工中心刀具費用6000元左右，時間至少要3個月。兩種方案都分別進行準備。

　　第2方案由於夾具、刀具都是本公司自己設計製造，成本低、速度快。以φ246mm外圓及端麵定位裝夾，一次裝夾加工兩軸承孔。編製加工程序，用4把刀具，在數控車床一次裝夾就可以車出φ156mm凸台麵、止口外圓、兩軸承孔（外軸承孔用一把專用反車孔刀具車出）及各孔。經生產實踐證明第2方案實施更好。

　　經檢驗，內軸承孔對外軸承孔跳動穩定地保證在0.03mm以內，小於圖樣要求，終於攻下了這技術難關，圓滿地解決了後輪轂內軸承孔對外軸承孔跳動超差問題。


來源：《機械工藝師》1999年12期
