成廣藝　任現華　鄧海勇

　　摘　要：某型渦軸發動機在使用中出現燃氣發生器單元體漏油故障比較常見，由於回油管的結構特點決定了外場更換回油管密封墊、專用O型圈、墊片有很大的難度，維護手冊也沒有相關的維護程序，以往該類故障需整機返廠排故，周期長，嚴重影響用戶的出勤率。在外場工位器具不全和簡陋條件下排除該類故障無參考依據，通過廠內模擬外場排故試驗，論證外場排除該故障的可行性。有助於減少發動機拆卸率，提高用戶完好率。

　　關鍵詞：渦軸發動機；燃氣發生器；漏油；模擬試驗

　　1　引言

　　某型直升機訓練結束後，發動機短艙地板有較多滑油，進一步查找滑油來源，發現燃氣發生器單元體和自由渦輪單元體結合麵漏滑油。在使用中出現燃氣發生器單元體漏油故障比較常見，往往隻有先嚐試更換後軸承進油管接頭O型圈和密封墊及凸台銅墊，若故障未排除，則是後軸承回油管凸台銅墊或後密封環組件與軸承座的石墨密封墊封嚴不良，由於後軸承座結構原因，不能原位更換回油管凸台銅墊或石墨密封墊。《某型渦軸發動機維護手冊》中沒有相關的操作程序，外場排故時隻能憑經驗，很不規範。為了解決這個問題，通過廠內模擬外場排故，論證外場更換回油管凸台銅墊或石墨密封墊後，對發動機滑油壓力、振動、性能等的影響，經驗證試車，效果良好。

　　2　燃氣發生器後軸承的結構及故障機理

　　2.1燃氣發生器後軸承結構

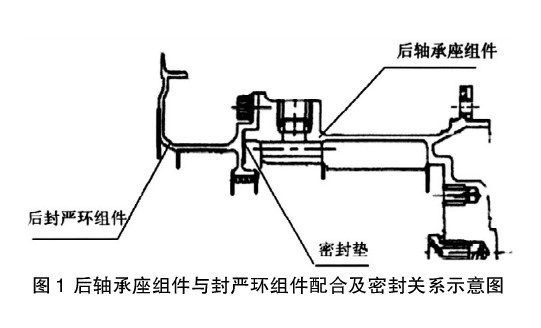

　　燃氣發生器後軸承座上有三個安裝孔，分別安裝滑油進油、回油和通氣短管，每根短管與軸承座安裝孔之間通過凸台銅進行墊密封，外部導管與短管之間有一個管接頭，短管與管接頭之間通過密封墊、O型圈進行密封，如圖1所示。

　　2.2漏油故障機理

　　燃氣發生器後封嚴組件以螺釘安裝於後軸承座組件前端麵上，軸承座組件後安裝邊以螺栓安裝在軸承座支架上。軸承座組件前端麵與後封嚴環配合麵之間以柔性石墨板密封墊封嚴滑油。根據燃氣發生器後軸承座的結構，導致燃氣發生器和自由渦輪結合麵滲漏油故障主要有後軸承座進油管的凸台銅墊與軸承座之間、後軸承座回油管凸台銅墊與軸承座之間不密封，以及軸承座組件前端麵與後封嚴環組件配合麵之間的柔性石墨板密封墊封嚴不良，發動機工作時，後軸承座內滑油通過二者之間的間隙滲漏出來或滑油從軸承座組件前端麵與後封嚴環組件配合麵之間的結合麵滲漏出來。

　　3　模擬外場排除漏油故障試驗

　　3.1模擬試驗方案

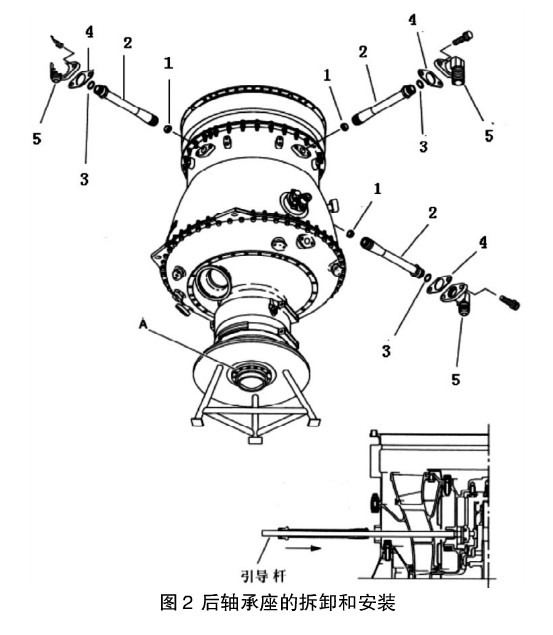

　　選用一台發動機，通過兩次模擬外場條件，拆下發動機的減速器、自由渦輪及排氣段，然後將軸流壓氣機和燃氣發生器整體從附件單元體上拆下，如圖2所示。依次拆下三個管接頭5、短管2、屏蔽環後封嚴環組件等，拆下軸承座，更換柔性石墨密封墊、膠圈等，複裝發動機，按試車規程進行試車，檢查發動機滑油壓力、測振、錄取性能，檢查發動機密封性，並計算滑油消耗量。對比發動機性能。

　　3.2複裝及試車情況

　　更換燃氣發生器後軸承座進油、回油和通氣管的凸台銅墊、密封墊、O型圈以及後封嚴環組件與軸承座之間的柔性石墨板密封墊，複裝後軸承座，依次將軸流壓氣機和燃氣發生器（整體）、自由渦輪及排氣段、減速器裝在附件單元體上，裝上高能點火器、熱電偶等附件和外部管路、電纜。發動機複裝後，按試車規程進行試車，兩次試車時間分別為1h31min和2h，重點檢查燃氣發生器和自由渦輪結合麵無滲漏滑油情況，發動機性能參數是否滿足規定。

　　3.3試驗結果

　　通過兩次模擬外場排除燃氣發生器後軸承漏油故障試驗，經車台試車驗證了發動機密封性正常、滑油消耗量合格、振動和性能滿足要求。可在外場排除該類故障。　

　　4　結語

　　根據燃氣發生器後軸承座結構特點，以及模擬外場試驗情況，配備必要的專用工裝設備及必換件，在外場更換燃氣發生器後軸承座柔性石墨板密封墊、進油管和回油管專用密封墊等是可行的。

　　參考文獻

　　[1]鄧海勇，姚靈革，施大明.某型渦軸發動機培訓手冊[M].株洲：中國南方航空工業（集團）有限公司，2008.

　　[2]鄧海勇，姚靈革，施大明.某型渦軸發動機維護手冊[M].株洲：中國南方航空工業（集團）有限公司，2008.

來源：《科學與財富》2018年19期
